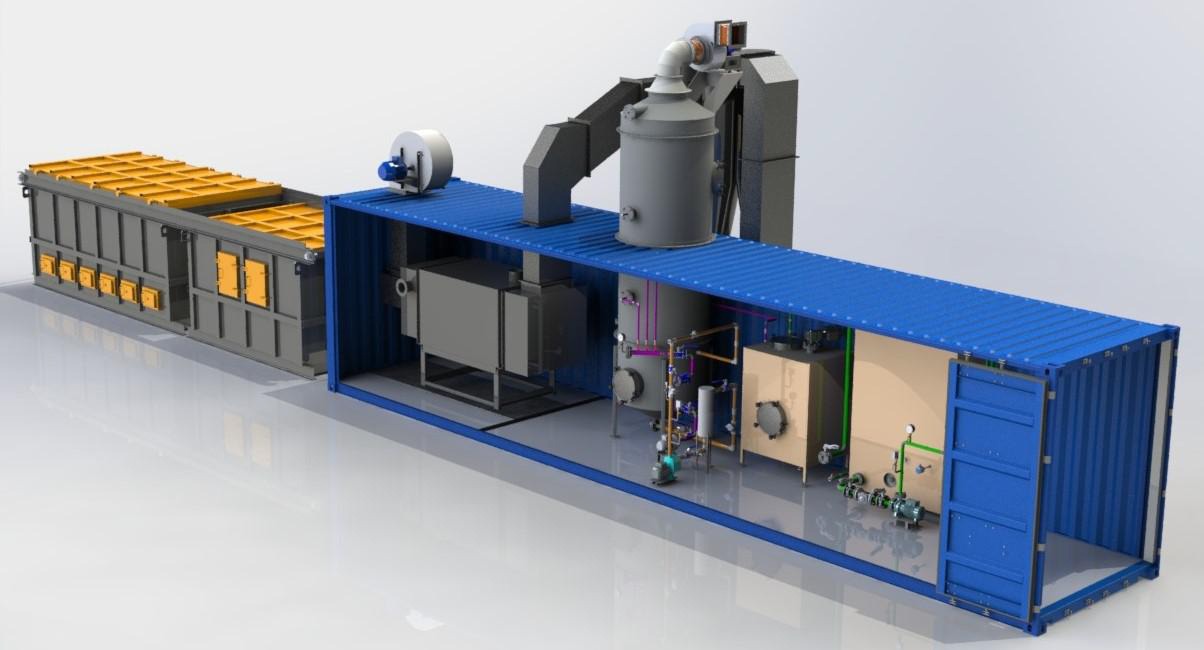

EL MÓDULO DE DEPURACIÓN DE GASES DE HUMO CONSTA DE LAS SIGUIENTES ETAPAS:

• Exposición (retención) de los gases de combustión en la cámara de postcombustión a una temperatura de 1100...1200 ^оС y un contenido de oxígeno de 6...12% durante dos segundos;
• Enfriamiento de gases de combustión en un intercambiador de calor a una temperatura de 300...360 ^оС para evitar la recombinación de dioxinas y furanos, así como para proteger el equipo de limpieza;
• Limpieza mecánica de gases de combustión enfriados de componentes mecánicos sólidos (cenizas volantes) en una unidad colectora de polvo ciclónico;
• Purificación adicional de impurezas mecánicas y purificación química de gases de combustión de componentes ácidos (SO₂, PO₄, HCl, HF) en un depurador.

Después de la cámara de postcombustión, los gases de combustión se envían para su enfriamiento. El sistema de refrigeración de los gases de combustión consta de un intercambiador de calor tubular gas-agua, un grupo de bombas y un bloque de calentadores agua-aire. Es posible utilizar un sistema de refrigeración por eyector. Los gases de combustión se enfrían a una temperatura de 300...360 ^оС.

Como sistema de limpieza mecánica de gases de combustión se utilizó un bloque de ciclones inerciales TsN-15 (el rendimiento depende de la marca de la instalación y del poder calorífico de los residuos). El bloque incluye cuatro ciclones, una tolva piramidal para recoger impurezas mecánicas y un bloque de volutas de eliminación de gases. Cada ciclón consta de un cuerpo cilíndrico vertical con un fondo cónico. El gas entra tangencialmente a través de un tubo rectangular hacia la parte superior del cuerpo del ciclón. En la carcasa, el flujo de gases de combustión se mueve hacia abajo en espiral a lo largo de la superficie interior del ciclón. Pelo. las impurezas bajo la influencia de la fuerza centrífuga se separan de los gases de combustión y se depositan en la tolva, basándose en la señal del sensor de nivel de que la tolva receptora de cenizas está llena y se retira la piel. impurezas en el recolector de cenizas. Los gases libres de cenizas se giran 180^о y se eliminan del ciclón a través del tubo de salida.

Luego, los gases de combustión a través del sistema de humos ingresan a la parte inferior del depurador, donde, con la ayuda de un hongo, giran 180^о,  lavan la superficie de la solución alcalina y ascienden hacia el flujo de solución altamente disperso creado por Tres boquillas instaladas en serie. El depurador es un cilindro en el que se mantiene el nivel de la solución alcalina y los gases de combustión se suministran desde abajo a través de un conducto de humos.

Una mezcla de gases de combustión ácidos calientes con gotas alcalinas proporciona una reacción de neutralización, así como la eliminación final del polvo.

El depurador está equipado con una unidad de preparación de reactivos, en la que se prepara una solución alcalina al 10% disolviendo carbonato de sodio (Na₂CО₃) (NaOH) en agua. En la parte inferior, es necesario controlar y mantener constantemente el nivel de pH en 8...9 unidades y la concentración de álcali entre 3...5%. Control del nivel de pH según la configuración de la instalación, con indicador de tornasol. El control del nivel de la solución es automático mediante un sensor de nivel. Agregar solución evaporada usando una bomba de suministro de solución nueva desde la unidad BPR. En el depurador, la suciedad se elimina constantemente de la solución mediante una bomba de lodo haciendo circular la solución del depurador a través de un sistema cerrado a través de un filtro de bolsa. Los depósitos de lodo en el filtro se queman en un incinerador a medida que se llenan.

Para reducir el contenido de sal de la solución depuradora después del filtro de mangas, se introduce periódicamente en la cámara de combustión para su evaporación. La pulverización se realiza a través de boquillas montadas en la cámara de carga y en la cámara de descarga. Además, estas boquillas se utilizan para estabilizar los parámetros de temperatura en la cámara de combustión.

Los gases de combustión purificados después del depurador se expulsan a la atmósfera a través de una chimenea mediante un extractor de humos. El rendimiento del extractor de humos depende de la marca de la instalación y del contenido calórico de los residuos.

Con este diseño de la instalación y el cumplimiento de la tecnología del proceso de neutralización de residuos se asegura la combustión completa de todos los compuestos orgánicos.

El módulo de limpieza de gases de combustión se puede utilizar por separado de la unidad de control en los casos en que se requiera la limpieza de gases de combustión y otros gases generados como resultado de actividades industriales o domésticas.
