UNIDAD INCINERADORA MÓVIL
DB-2000M
DE ACCIÓN CONTINUA CON LIMPIEZA DE GASES
DB-2000M
DE ACCIÓN CONTINUA CON LIMPIEZA DE GASES
Las unidades incineradoras DIALLD BIO ENERGY DB para la neutralización de aceites usados y
productos derivados del petróleo son una solución eficaz para la eliminación de lodos de petróleo de diversas consistencias y
composiciones, así como fluidos de perforación y
suelos contaminados con petróleo.
Se trata de unidades estacionarias y móviles, con productividades pequeñas, grandes y extra grandes.
Las plantas incineradoras utilizan el más moderno sistema de depuración de gases de escape.
Área de aplicación: industrias de refinación de petróleo y producción de petróleo del complejo de combustible y energía, empresas del
complejo de petróleo y gas, oleoductos principales, empresas industriales, empresas de servicios.
Características Principales
ejecución
móvil
Opción de leasing
servicio
técnico
+2000 tipos residuos

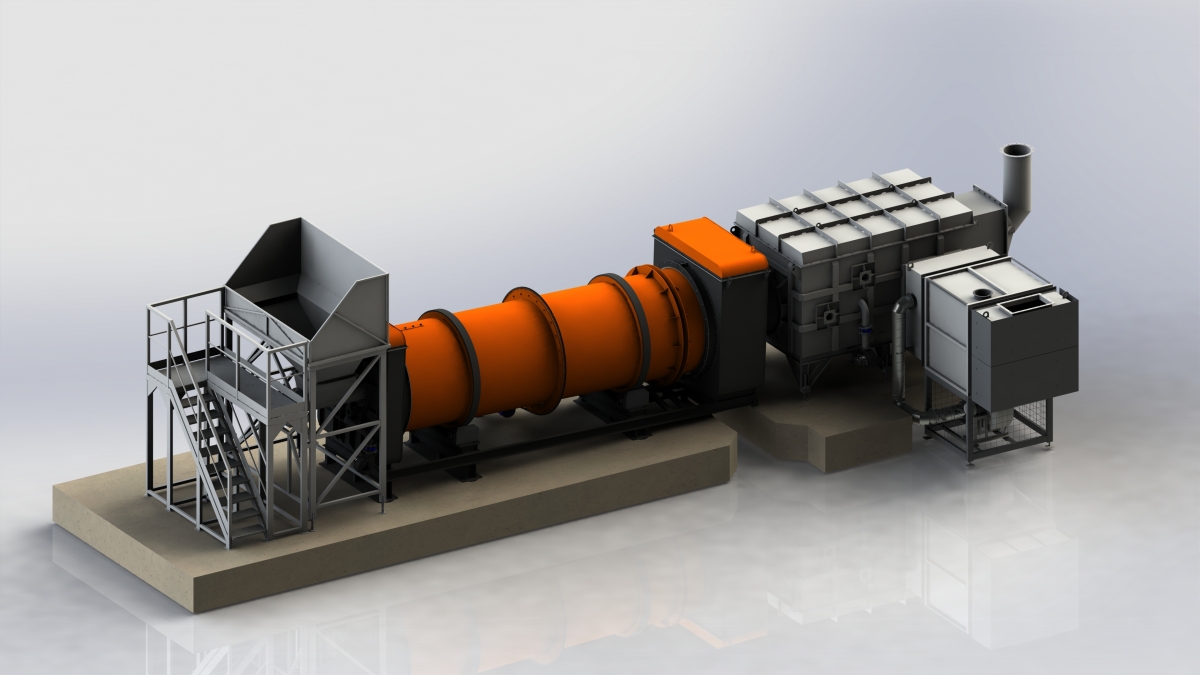

El complejo DB-2000М está diseñado para la eliminación, mediante combustión directa, de residuos sólidos domésticos/municipales/industriales, lodos de petróleo, lodos de perforación y otros tipos de residuos. Los equipos se fabrican sobre la base de contenedores marítimos estándar (40ft. HC) y pueden ser transportados por carretera en vías públicas. Velocidad de despliegue del complejo en presencia de un sitio preparado y especial. El equipo no dura más de 2 días.
El complejo está diseñado para procesar más de 2000 tipos de residuos de las clases de peligro 1 a 5 están aprobados para su eliminación.
Principio de funcionamiento
- Los residuos preparados se colocan en el módulo de carga en modo manual o automático, desde donde se dosifican mediante un sistema de alimentación por tornillo a la cámara de combustión, que es un tambor giratorio revestido con una camisa de acero inoxidable. En él, bajo la influencia de temperaturas de hasta 900 ° C, creadas por un dispositivo quemador de múltiples etapas y suministro de aire forzado, se produce la ignición y combustión de los residuos, seguido del movimiento de los residuos de cenizas hacia el contenedor de descarga. Los gases de escape, bajo la influencia del vacío, entran en la cámara de postcombustión de gases, equipada con su propio dispositivo quemador, donde permanecen al menos 2 segundos a una temperatura de 1200°C.
- Después de la cámara de postcombustión, los gases calientes pasan a través de un módulo de recuperación de energía térmica, donde los gases se enfrían rápidamente a 300...400 °C, y la energía térmica liberada se puede utilizar a través de un portador de calor (agua, etilenglicol, etc.). .) para calentar invernaderos, locales domésticos y tecnológicos. , sirven para secar productos de procesamiento de madera, etc. Los gases enfriados después del equipo de intercambio de calor ingresan a la unidad de limpieza mecánica a través de un sistema de chimeneas - ciclones inerciales, donde se depositan las impurezas mecánicas de los gases de combustión. . Después de la limpieza de gases secos en el bloque ciclónico, los gases de combustión con una temperatura de 200...250 °C se alimentan a un depurador húmedo para su limpieza de gases ácidos. Al entrar en el depurador, los gases pasan a través de un reflector de humo, después de lo cual se rocían con un reactivo finamente disperso, que enfría los gases de combustión y los limpia de sustancias nocivas.
- La solución depuradora gastada se retira de la línea de circulación y puede enviarse al horno para su eliminación.
- Los gases de humo se dispersan luego en la atmósfera a través de la chimenea mediante un extractor de humos.
- Después de las etapas de purificación de gases descritas anteriormente, los gases de escape liberados a la atmósfera son seguros para los seres humanos y el medio ambiente en su composición.
La instalación se controla de forma remota mediante un mando a distancia portátil con su propia interfaz intuitiva.
Especificaciones técnicas
¡¡¡Atención!!! Todos los datos de la tabla se dan en base al valor calorífico de los residuos quemados de 2500 kcal/kg.
Parámetro |
u/d de medida |
Indicador |
Rendimiento |
kg/hora |
hasta 2000 |
Calor recuperable |
kW/hora |
700 |
Cantidad de cenizas del volumen cargado |
% |
hasta 7 |
Fracción máxima de paso (sinfín) |
мм |
90 |
Espesor de la capa de revestimiento de la cámara de combustión |
мм |
120 |
Espesor de la capa de revestimiento de la cámara de postcombustión |
мм |
300 |
Temperatura en la cámara de combustión |
°С |
hasta 900 |
Temperatura en la cámara de postcombustión |
°С |
hasta 1200 |
Temperatura del refrigerante (salida/retorno) |
°С |
90/60 |
Tipo de combustible |
- |
Diesel |
Consumo máximo de combustible |
kg/h |
hasta 90 |
Consumo máximo de energía (t>+5°С) |
kw |
44 |
Consumo máximo de energía (t<+5°С) |
kw |
58 |
Consumo de agua de proceso |
m3/día |
hasta 3 |
Dimensiones generales en posición de transporte (LxAnxAl) |
мм |
2 contenedores HC de 40 pies: 12192х2438х2900 |
Peso total de la unidad en posición de transporte |
kg |
35 000 |
Composición del equipo
- Contenedor No. 1 40 pies. NS;
- Contenedor No. 2 40 pies. NS;
- Módulo de carga de productos de reciclaje;
- Cámara de carga;
- Cámara de combustión giratoria, revestida con una camisa de acero inoxidable;
- Sistema de rotación de la cámara de combustión;
- Cámara de postcombustión de gases de combustión revestida con materiales refractarios;
- Dispositivo quemador de la cámara de combustión;
- Quemadores de la cámara de postcombustión de gases de combustión;
- Cámara de descarga;
- Kit de chimenea;
- Módulo de recuperación de calor;
- Dispositivo de refrigeración por aire;
- Bloque de ciclones para la depuración mecánica de gases de combustión;
- Depurador para la neutralización química de gases de combustión;
- Juego de cables de alimentación para conectar módulos;
- Sistema automatizado de control de planta basado en PLC;
- Extractor de humo;
- Pipa de humo;
- Tubo de humo de emergencia;
- Unidad de almacenamiento y suministro de combustible líquido;
- Kit de iluminación exterior;
- Vallas de seguridad, plataformas de servicio y escaleras;
- Kit de repuestos para 1 año de funcionamiento;
- Documentación operativa;
